Tascam ML-16D 16 x 16 professionele audio analoog naar Dante en Dante naar analoog interface

Productbeschrijving

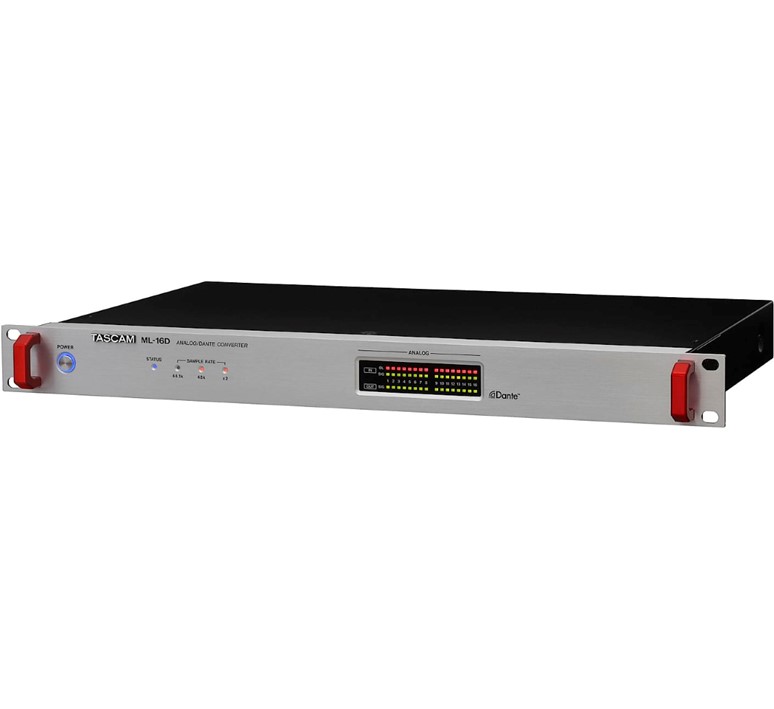

De Tascam ML-16D is een compacte, hoogwaardige analoog > Dante > analoog converter, ontworpen om 16 analoge audiokanalen via een Dante-netwerk in beide richtingen over te brengen.

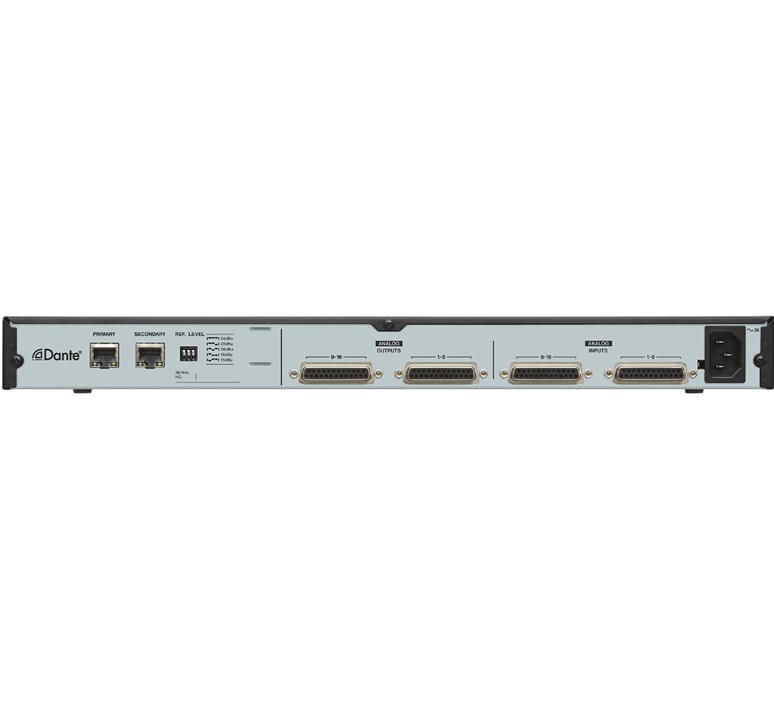

Ruimtebesparende 25-pins D-sub-connectoren zijn beschikbaar voor gebruik met optionele break out boxen voor de in- en uitvoer van gebalanceerde analoge audiosignalen op lijnniveau.
Twee Ethernet-connectoren (Dante primair/secundair) zijn beschikbaar voor redundante werking via twee afzonderlijke netwerken.

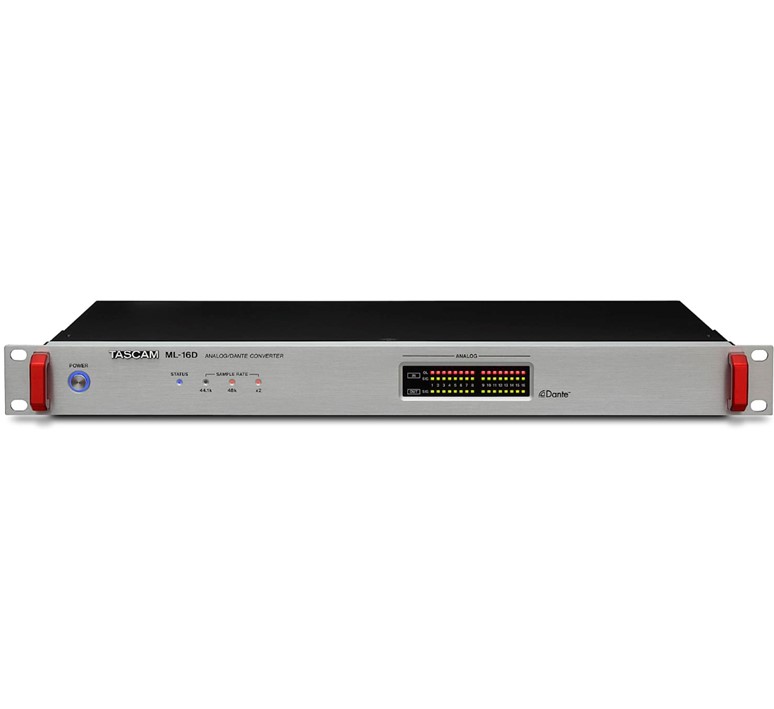

De unit is voorzien van indicatoren voor de bedrijfsstatus en de huidige samplefrequentie, maar ook van overbelastings-Led’s voor elke ingang en signaal-Led’s voor elke ingang en uitgang.

Met schakelaars aan de achterzijde kan de gebruiker het gewenste maximale input-/outputniveau instellen.
Andere instellingen, zoals bemonsteringsfrequentie, kanaalroutering of latentie, kunnen worden gemaakt met de gratis beschikbare computerapplicatie “Dante Controller”.

Dante is een netwerktechnologie van Audinate die hoogwaardige audiodistributie biedt via standaard IP-netwerken.
Het ondersteunt honderden gelijktijdige kanalen met on gecomprimeerde audio met extreem lage latentie en nauwkeurige synchronisatie.

Eigenschappen:

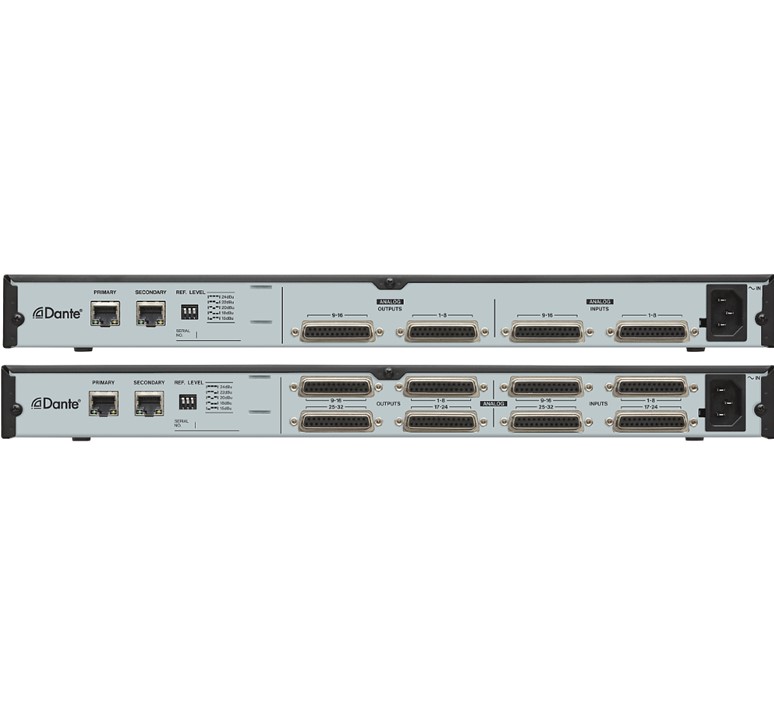

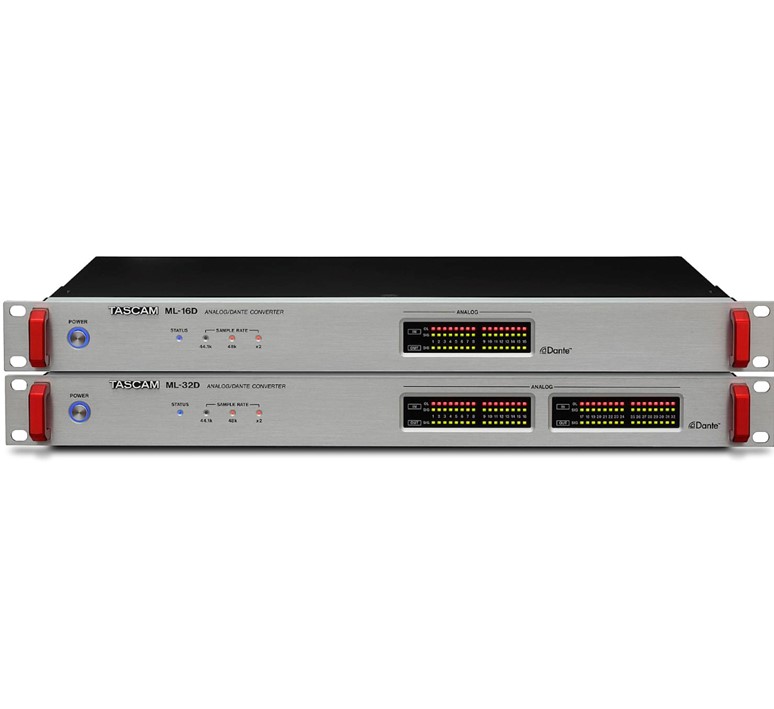

– analoog > Dante > analoog converter voor 16 (ML-16D) of 32 (ML-32D) lijnniveau audiokanalen
– Dante-interface maakt overdracht van maximaal 16/32 audiokanalen via een Ethernet-netwerk mogelijk
– 2 LAN-connectoren voor primaire en secundaire netwerken zorgen voor redundantie
– flexibele routing met “Dante Controller”-software
– AES67 wordt ondersteund voor verbinding met Ravenna en andere compatibele audionetwerktechnologieën
– samplingfrequentie tot 96 kHz en resolutie van 24 bit
– indicatoren voor de bedrijfsstatus en huidige samplefrequentie
– overbelasting indicatoren voor analoge ingangssignalen
– signaalindicatoren voor analoge in- en uitgangssignalen
– 5 verschillende referentieniveaus beschikbaar voor vrijwel elke toepassing in consumenten-, professionele of broadcastomgevingen (selecteer baar via schakelaars aan de achterzijde)
– 25-pins D-sub-connectoren voor gebalanceerde lijningangen/-uitgangen (AES59-2012:TASCAM-pintoewijzing)
– Euroblock break out-box geschikt voor vaste installatie (BO-32DE)
– XLR break out-boxen geschikt voor livemuziek of studiotoepassingen (BO-16DX/IN, BO-16DX/OUT)
– 19-inch rackbehuizing (1U)

Specificaties

– audioresolutie 44,1/48/88,2/96 kHz, 16/24 bit
– analoge audio-ingangen connectoren D-sub 25-pins
– vergrendelingsschroeven nr. 4-40 UNC (inch-type)
– nominaal ingangsniveau +4 dBu, +6 dBu (alleen bij maximaal ingangsniveau +15 dBu)
– maximaal ingangsniveau +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (ingesteld met REF. LEVEL-schakelaars)
– ingangsimpedantie ≥10 kOhm
– analoge audio-uitgangen connectoren D-sub 25-pins
– vergrendelingsschroeven nr. 4-40 UNC (inch-type)
– nominaal uitgangsniveau +4 dBu, +6 dBu (alleen bij maximaal uitgangsniveau +15 dBu)
– maximaal uitgangsniveau +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (ingesteld met REF. LEVEL-schakelaars)
– uitgangsimpedantie ≤200 Ohm
– belasting impedantie ≥2 kOhm
– netwerkingangen/-uitgangen Dante primaire & secundaire
– RJ-45-connectoren
– transmissieprotocol Dante
– netwerkstandaard Gigabit Ethernet, 1000BASE-T (IEEE 802.3ab)
– kabelvereisten Cat. 5e of betere STP-kabels
– analoog audio in naar Dante uit
– frequentierespons 20Hz – 20kHz, +0,1 dB / -0,5 dB (-16 dBFS-ingang, 44,1/48 kHz bemonsteringsfrequentie, JEITA)
– 20Hz – 40kHz, +0,1 dB / -0,5 dB (-16 dBFS-ingang, 88,2/96 kHz bemonsteringsfrequentie, JEITA)
– vervorming (THD+N) ≤0,001% (–1 dBFS-ingang, 1 kHz, 44,1/48/88,2/96 kHz bemonsteringsfrequentie, JEITA)
– signaal-ruisverhouding ≥113 dB (44,1/48/88,2/96 kHz bemonsteringsfrequentie, JEITA)
– overspraak ≥115 dB (1 kHz, 44,1/48/88,2/96 kHz bemonsteringsfrequentie, JEITA)
– Dante in naar analoog uit
– frequentierespons 20Hz – 20kHz, +0,1 dB / -0,5 dB (-16 dBFS ingang, 44,1/48 kHz bemonsteringsfrequentie, JEITA)
– 20Hz – 40 kHz, +0,1 dB / -1,0 dB (-16 dBFS ingang, 88,2/96 kHz bemonsteringsfrequentie, JEITA)
– vervorming (THD+N) ≤0,001% (-1 dBFS ingang, 1 kHz, 44,1/48/88,2/96 kHz bemonsteringsfrequentie, JEITA)
– signaal-ruisverhouding verhouding ≥110 dB (44,1/48/88,2/96 kHz bemonsteringsfrequentie, JEITA)
– overspraak ≥115 dB (1 kHz, 44,1/48/88,2/96 kHz bemonsteringsfrequentie, JEITA)
– voeding AC 100 – 240V, 50/60Hz
– stroomverbruik 14W
– afmetingen (B x H x D) 483mm x 45mm x 304mm
– gewicht 3,3kg
– bedrijfstemperatuurbereik 0 – 40C
