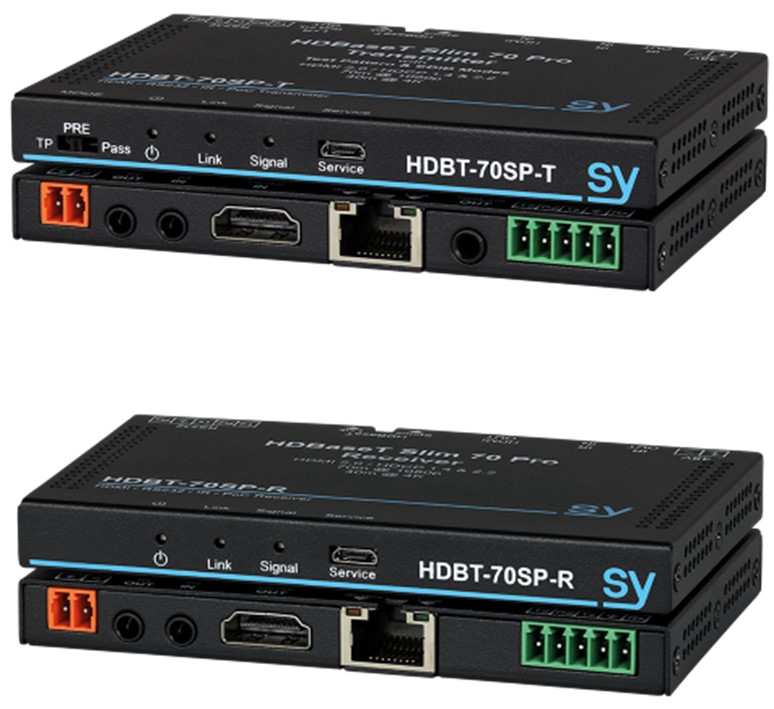

SY SY-HDBT70-SLIM-PRO-SET HDBT > HDMI ontvanger set met RS-232 tot 70m met PoC (Power over Cable)

Productbeschrijving

In de Slim 70 hebben we de meest betrouwbare en dunste 4K HDBaseT extender set op de markt genomen en deze volgepompt met prestatie verbeterende functies.
De Slim 70 Pro extender is werkelijk formidabel en een van de meest veelzijdige en innovatieve HDBaseT Extenders die er zijn.
Hij heeft alle basisfuncties zoals bi directionele IR, dubbele onafhankelijke RS232-poorten en het verlengen van HDMI-signalen via Cat 6 tot 70 m @ 1080p of 40 m @ 4K.
Hij kan echter niet alleen alle HDMI 2.0-videoformaten accepteren tot 4K60 4:4:4, maar hij heeft ook een groot aantal geweldige functies, waaronder;

Schalen:
De ingebouwde Down-Scaler kan in twee modi worden gebruikt: Ofwel als Colour Space Scaling voor 4K60 4:4:4 tot 4K60 4:2:0, of Resolution Down-Scaling van elke 4K (incl. 4K60 4:4:4) tot 1080p (framesnelheden blijven altijd behouden).
Als voorbeeld kan elke 4K-bron worden weergegeven op een 1080p-scherm, of een 4K 18G-videosignaal kan op de juiste manier worden geschaald om binnen de bandbreedtelimiet van 10,2G van HDBaseT te passen.

HDCP-besturing:
Ondersteuning en ‘Beheer van HDCP’ zorgen voor compatibiliteit, zodat u de HDCP kunt bedienen vanaf de HDBaseT-extender. U kunt converteren van HDCP 2.2 naar HDCP 1.4, of de unit gewoon in Cascade Mode zetten, geen HDCP-problemen meer.

EDID-beheer:
Naast pass-through zijn er 15 vooraf ingestelde EDID-instellingen samen met een programmeerbare EDID-optie.
De uitgebreide EDID-beheerfunctie kan ervoor zorgen dat de videobron is geoptimaliseerd voor de installatie.

Testpatroongenerator:
We hebben dit professionele apparaat uitgerust met een ingebouwde ‘Testpatroongenerator’, compleet met een keuze uit 12 testpatronen, waaronder dambord- of effen kleurpatronen, bij 4K@30/25/24, 1080p, 720p.
Perfect voor inbedrijfstelling of controle van alle componenten van de zender tot het display.

Video Keep Alive:
De ‘Video Keep Alive’-optie behoudt de video-uitvoer wanneer de invoervideo verloren gaat.
Deze functie kan met name erg handig zijn bij projectoren, omdat ze anders zouden kunnen worden uitgeschakeld en een lange afkoelperiode zouden kunnen doorlopen.

Audio De-embedder:
De zendereenheid heeft Audio De-embedding beschikbaar via een combo 3,5mm audioaansluiting.
De unit levert de-embedded audio als stereo analoge of digitale Toslink signalen tot 7.1, inclusief Dolby Digital en DTS formaten.

Bediening:
De Slim70-Pro is uitgerust met pass-through bi-directionele IR poorten en 2x RS232 poorten.
De 2e RS232 poort kan ook worden gebruikt als RTS/CTS, indien nodig.
De zender/ontvanger units kunnen ook worden bediend via de primaire RS232 verbinding, van beide kanten, met behulp van de ingebouwde feature rijke diagnose en installatie tools.

CEC bediening:
De display unit status, Power on/off en Volume kunnen worden bediend via de HDMI CEC lijn, met behulp van universele CEC commando’s.
Dit kan de installaties vereenvoudigen, en is vooral handig wanneer een display geen RS232 interface heeft.
De commando’s kunnen worden geactiveerd via RS232 of via de PC besturingssoftware.

HPD Toggle:
De ‘Hot Plug Detect Control’ schakelt het HPD signaal om, waardoor de bron gedwongen wordt om opnieuw te communiceren met het display.
Dit gedraagt zich alsof de HDMI-kabel is losgekoppeld en opnieuw is aangesloten, waardoor de noodzaak om dit fysiek te doen wordt weggenomen.
Ideaal voor het bedienen van apparatuur die niet gemakkelijk toegankelijk is.

Volledige diagnose:
Verschillende andere nuttige diagnostische parameters kunnen worden bewaakt en beheerd, bijvoorbeeld: naast de ‘HPD-schakel’-bediening is er ook de mogelijkheid om metingen te doen van de ‘Cat6-kabellengte’, zender-/ontvanger voeding en iPoC-spanningen, HDBaseT-signaal en verbindingsstatus, HDBaseT-signaalfout, samen met informatie over het ‘Input HDMI-signaal’ zoals: resolutie, vernieuwingsfrequentie, kleurdiepte, HDR-instelling, audio-instellingen, audiosnelheid, audiokanalen, HBR en HDCP.
De diagnostische hulpmiddelen zijn van onschatbare waarde voor elke installatie.

Warmtebeheer:
Alle HDBaseT-apparaten genereren een aanzienlijke hoeveelheid warmte.
Het is belangrijk om deze warmte af te voeren om de belangrijkste chipsets binnen de grenzen te houden.
Het revolutionaire ultraslanke ontwerp van de Slim70-Pro (11,5 mm dun) zorgt ervoor dat de warmte die door de chipsets wordt gegenereerd, wordt verspreid en efficiënt wordt afgevoerd via de metalen behuizing.
Hoewel de behuizing warmer aanvoelt, zorgen we ervoor dat de kerntemperatuur van de chip aanzienlijk wordt verlaagd, wat bijdraagt aan de betrouwbaarheid van het systeem op de lange termijn.

Temperatuur:
Alle HDBaseT-units moeten worden geventileerd om ervoor te zorgen dat de temperatuurstijging binnen de limieten blijft.
Dit kan echter worden overtreden door slechte installatie of onbedoelde omstandigheden, zoals een defect aan de ventilatorlade in een rek.
Onder dergelijke abnormale omstandigheden kan de Slim70-Pro, als de temperatuurstijging kritiek wordt, waarschuwingsberichten sturen en zelfs uitschakelen, zodat deze geen potentiële degradatie/storing oploopt.
De waarschuwingssignalen helpen om installatieproblemen te waarschuwen en te benadrukken.
De temperatuurwaarden ‘waarschuwing’, ‘Uitschakelen’ en ‘Opnieuw inschakelen’ kunnen worden aangepast aan de specifieke installatie.
De realtimetemperaturen van de zender en ontvanger kunnen worden bewaakt voor diagnostiek of als onderdeel van het besturingssysteem.

iPoC:
Er is slechts één PSU nodig om zowel de zender- als de ontvanger units van beide uiteinden van stroom te voorzien.
Het iPoC-systeem (intelligent Power over Cable) zorgt ervoor dat de stroom alleen beschikbaar is voor andere iPoC-compatibele apparaten.
De Slim70-Pro-zender zal bijvoorbeeld geen 48V-stroom leveren aan een projector met HDBaseT-ingang, wat een veilige werking garandeert.

SY-PC Tools:
Dit is een PC-softwarepakket waarmee de gebruiker de meeste SY-producten kan bedienen/bekijken, allemaal binnen één tool.
De Slim70-Pro-bedieningspaneeltool biedt een zeer eenvoudige en gemakkelijke interface voor het beheren/monitoren van de Slim70-Pro-set.
Dit wordt sterk aanbevolen voor installatie en mogelijke onderhoudsvereisten.

De Slim70-Pro is nog steeds de dunste HDBT-extender ter wereld, de perfecte evolutie van technologie die voortbouwt op de beroemde Slim 70-serie.
Het is ideaal voor gebruik in alle toepassingen, waaronder digitale bewegwijzering, onderwijs, kantoordisplays, vergaderruimtes en thuisbioscopen, samen met de meer kritische omgevingen zoals MOD, waardoor uw signaal solide, stabiel en responsief is voor de omgeving.

Kenmerken:
– ultraslanke vormfactor (11,5mm)
– 1080p tot 70m, 4K30 tot 40m
– down scaling (kleurruimte) 4K60 4:4:4 tot 4K60 4:2:0
– down scaling (resolutie) elk 4K-signaal tot 1080p
– bi directionele IR
– audio de-embedder – analoge en optische Toslink
– EDID-, HDCP- en CEC-besturing
– testpatroongenerator – verschillende patronen, resoluties, Hz
– video keep alive perfect voor projectoren
– temperatuurrapportage en veiligheidsuitschakeling
– Cat-6 kabellengtemeting
– HPD-schakelaar
– diagnostiek geweldig voor installatie en probleemoplossing
– feedback sturen

Specificaties

Slim 70 Pro SY-HDBT-70SP-SET:
Transmissieafstand:
– tot 70 meter bij 1080p en 40 m bij 4K, met cat5e/6/7
– met Intelligent Power over Cable (iPoC)

HDMI-versie:
– ingang HDMI 2.0 (18 Gbps) – HDR-, HBR-, 3D-formaten ondersteund
– uitgang HDMI 1.4 (10,2 Gbps)

HDCP-compliance:
– ingang HDCP accepteert alle versies tot HDCP 2.2
– uitgang HDCP volledig gecontroleerd – Pass through, 1.4, 2.2, Cascade-modus

Resolutie & formaten:
– ingangsresoluties alle resoluties tot 4K60 4:4:4
– alle VESA-resoluties tot 4096x2160p (18G) en alle 3D-formaten
– 4096x2160p 24/25/30/50/60Hz 3840x2160p 24/25/30/50/60Hz 2560×1440 50/60Hz
– 2048×1152 50/60Hz 1920x1080p 24/25/30/50/60Hz 1280x720p 50/60Hz
– alle pc-resoluties en formaten
– 1920×1200 60/75Hz 1360×768 60/75Hz 1680×1050 60/75Hz 1280×1024 60/75Hz
– 1600×1200 60/75Hz 1280×960 60/75Hz 1440×900 60/75Hz 1280×800 60/75Hz
– 1400×1050 60/75Hz 1024×768 60/75Hz 1366×768 60/75Hz 1152×864 60/75Hz
– kleurruimte RGB, YCbCr 4:4:4, 4:2:2, 4:2:0
– kleurdiepte 8, 10, 12 bits
– down scaling converteer 4K50/60 4:4:4-ingangen naar 4K50/60 4:2:0
– alle 4K-ingangen geschaald naar 1080p
– ondersteunde audioformaten 2.0 / 2.1 / 5.1 / 7.1 kanaal LPCM, Dolby, AC3, DTS
– de-embedder audio-uitgang combo 3,5mm jack-aansluiting
– analoge stereo (L/R) of mini TosLink (optisch)
– besturing IR-ingang, IR-uitgang – universeel, 25-60 kHz draagfrequentie
– RS232-doorvoer
– Tx, Rx – elke baudrate tot maximaal 115200
– T2, R2 – elke baudrate tot maximaal 57600. (of gebruik als RTS, CTS)
– RS232-besturing gebruikt Tx, Rx – 57600 baud, 8 data bits, 1 stop bit, geen pariteit
– stroomverbruik 7,5W max. (zender + ontvanger)
– voeding 48V 0,5A DC 2-pins Phoenix
– bedrijfstemperatuurbereik 0 tot +40C
– bedrijfsvochtigheidsbereik 10 tot 90% (niet-condenserend)
– afmetingen (B x H x D) 109 x 11,5 x 74mm
– gewicht zender 165gr, ontvanger 165gr

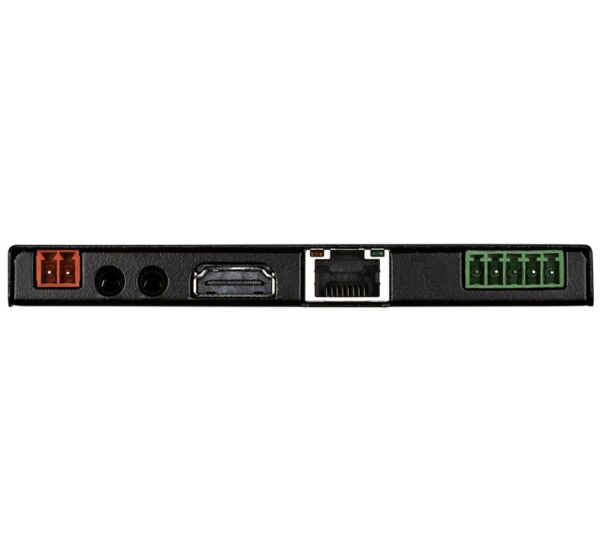

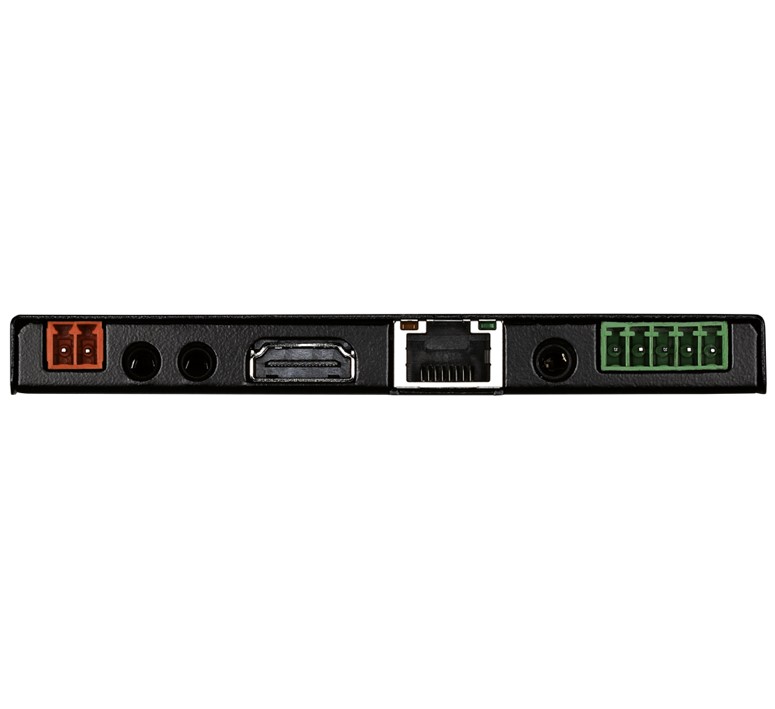

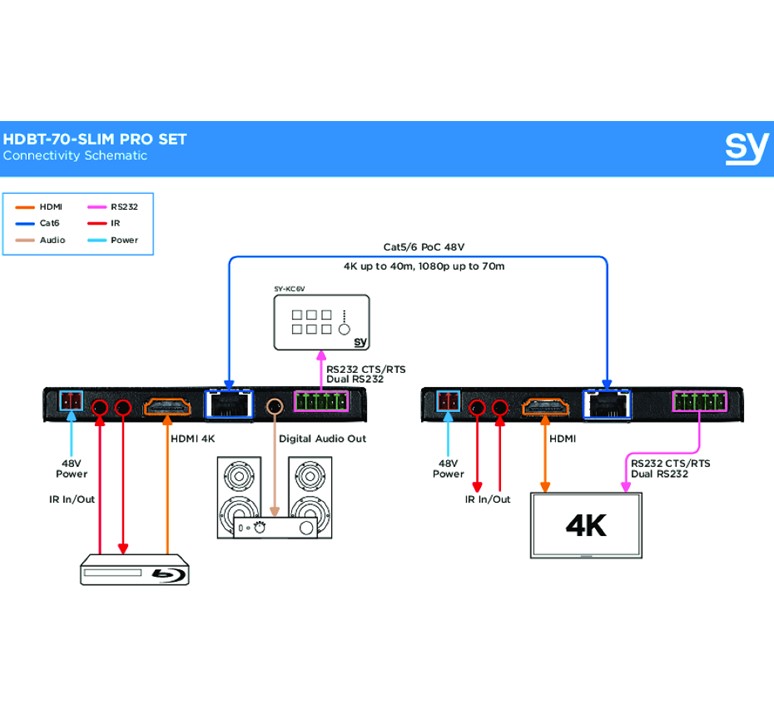

Connectoren:
1x HDBaseT via RJ45
1x 3,5mm combo stereo analoog / Toslink-uitgang
1x 5-pins Phoenix-schroefaansluitingen voor RS232
1x HDMI-ingang
1x 3,5mm TRS IR-ingang
1x 3,5 mm TRS IR-uitgang
1x 2-pins Phoenix 24-48 V DC-voedingsaansluitingen

Wat zit er in de doos:

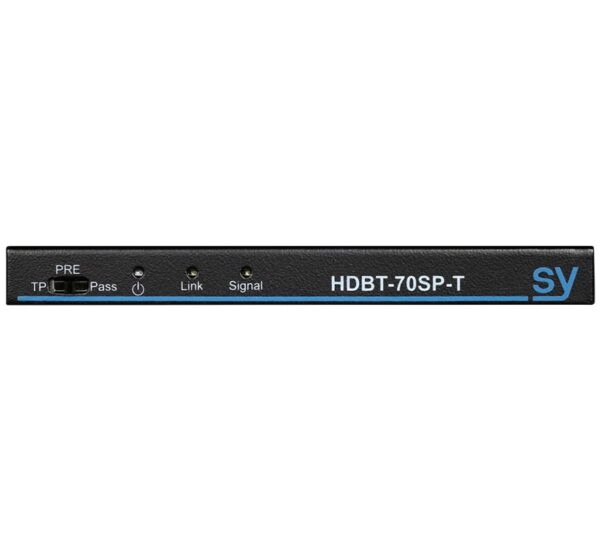

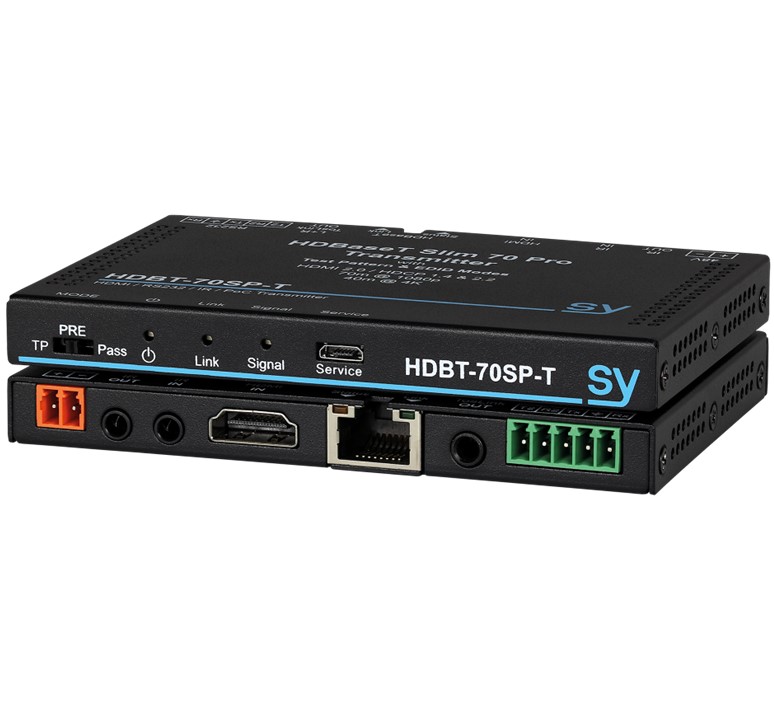

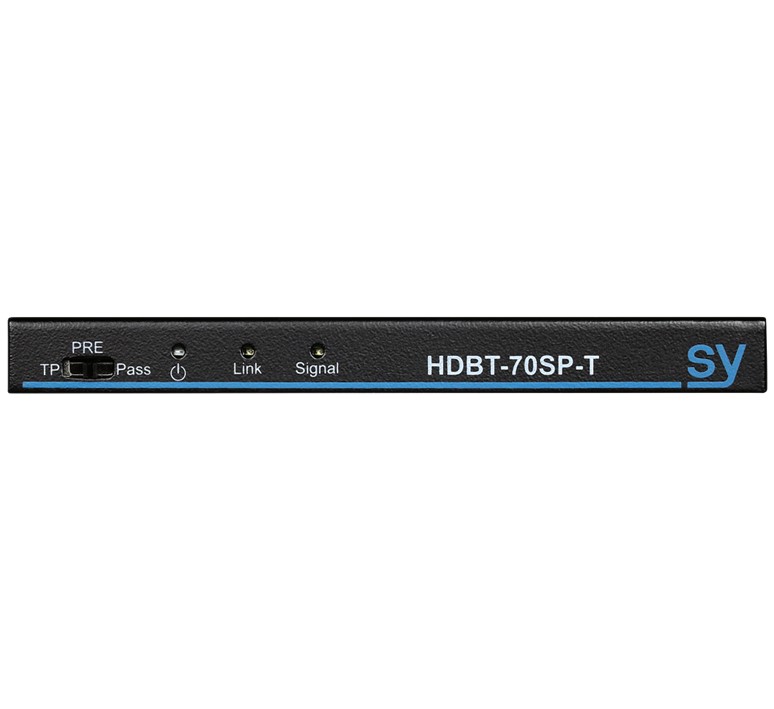

1x SY-HDBT-70SP-T

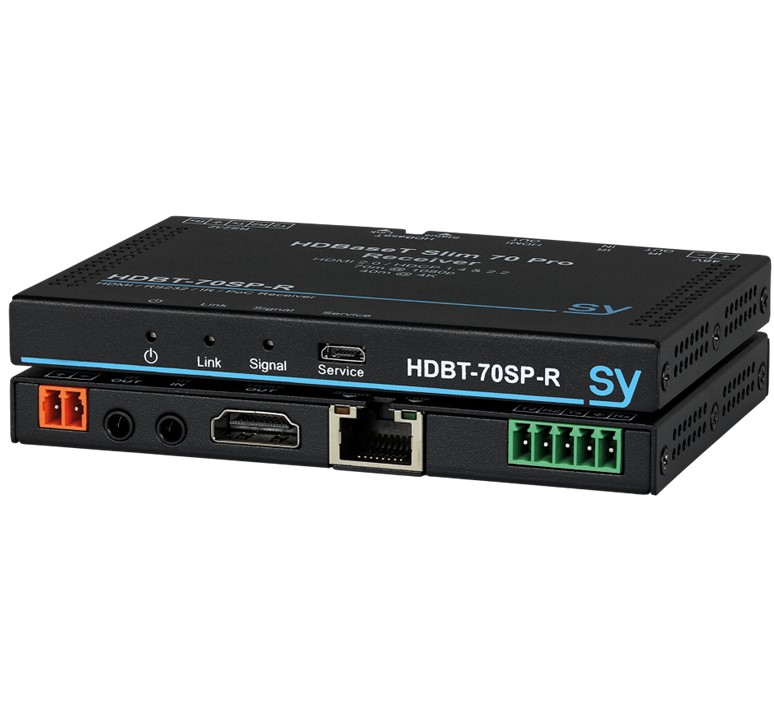

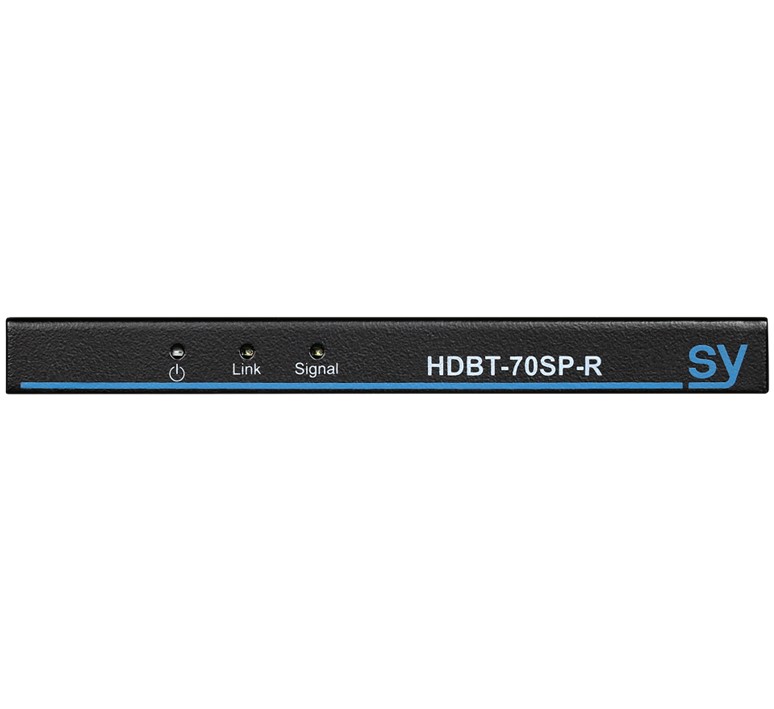

1x SY-HDBT-70SP-R
2x paar montagebeugels
2x 5-pins vrouwelijke schroefconnector
1x IR-emitter/IR-ontvanger set
1x 48V 0,5A DC-voeding
1x gebruikershandleiding
