SY Electronics Xcalibur-88 4K UHD 4:4:4 8 x 8 HX & HDMI matrix inclusief 8 x SY-HX150-11-18G HX > HDMI ontvanger

Productbeschrijving

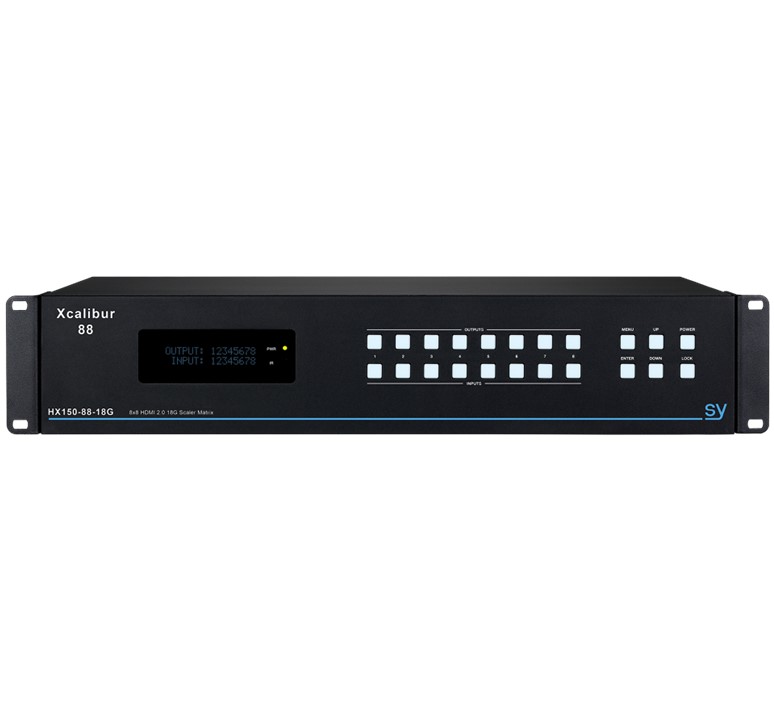

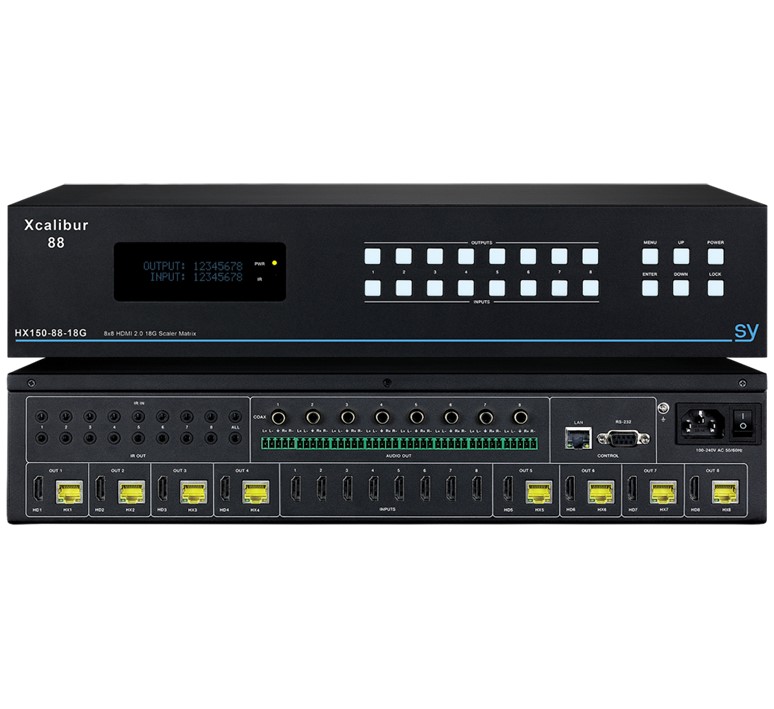

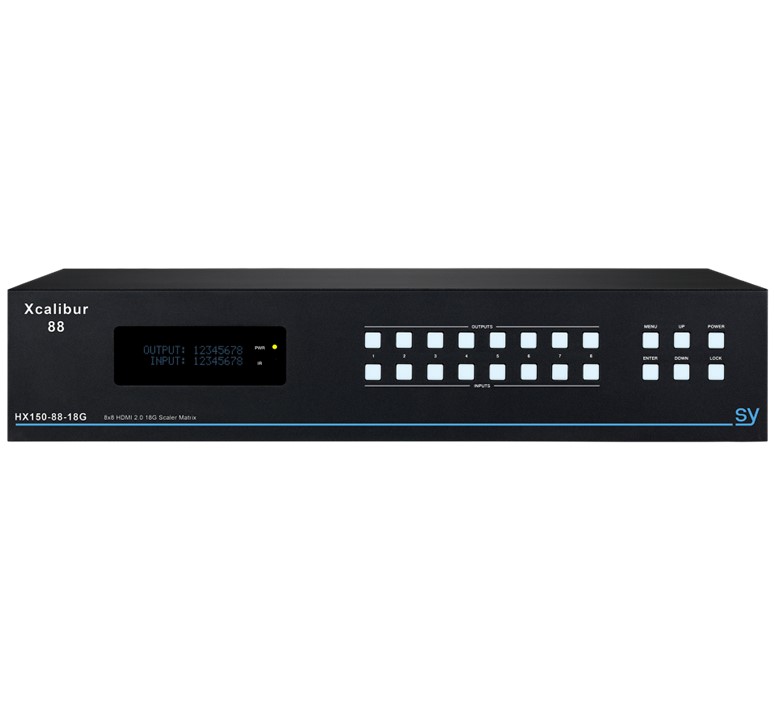

Xcalibur-88 matrix switcher & extender set, met HX-technologie.
Xcalibur-matrices van SY Electronics, met HX-technologie, vormen een betrouwbare en kosteneffectieve oplossing voor het effectief verwerken van videodistributie met hoge bandbreedte, en vormen een betrouwbare hub in sectoren zoals onderwijs, woningen, kantoren/vergaderruimten en commercieel.

De Xcalibur-88 matrix switch, splitst- en breidt 8x HMDI-ingangen uit naar 8x uitgangen met gespiegelde HX- en HDMI-poorten op elke uitgang, wat in totaal 16 uitgangen oplevert.

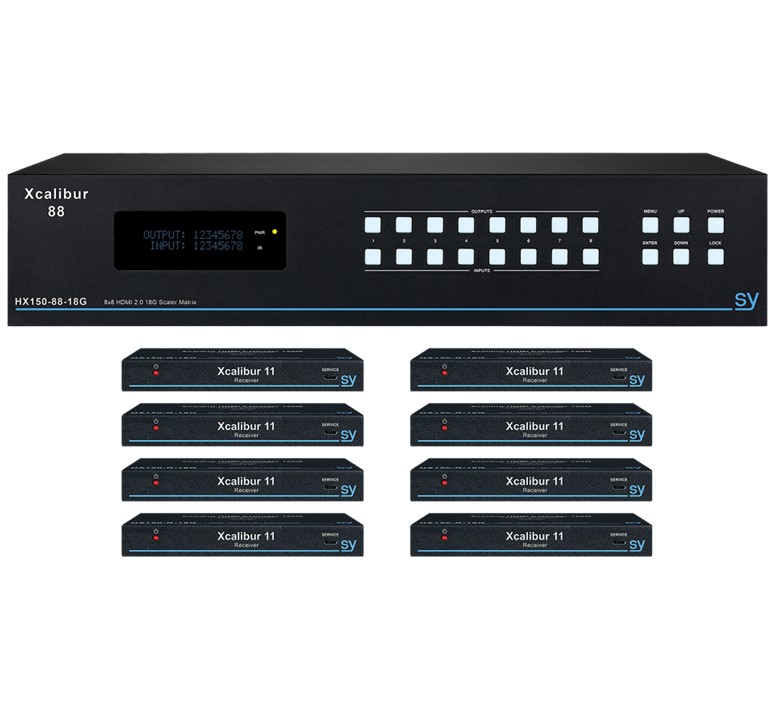

Deze set wordt geleverd met 8x Xcalibur-11 ontvangers tot 150m.

De matrix met veel functies is HDMI 2.0-compatibel (in en uit), met gespiegelde HDMI- en HX-uitgangen.
Met behulp van de HX-technologie kan Xcalibur 4K60 4:4:4 (18 Gbps) signalen verzenden naar 120m en 1080p tot 150m, op een Cat6-kabel.
HDR, HDR10, HDR10+, HLG en Dolby Vision worden ook ondersteund.

Xcalibur-88 beschikt over een groot aantal handige functies:
– bi-directionele IR
– RS-232 & LAN-besturing
– down scaling
– testpatroon
– de-embed gebalanceerde stereo-audio en digitale audio-uitgangen
– VKA, PoC, HDCP en EDID-beheer
– de meegeleverde Xcalibur-ontvangers hebben een analoge de-embed audio-uitgang
– 8×8 matrix switcher stuurt alle 8x-ingangen naar alle 8x-uitgangskanalen

Gespiegelde uitgangen:
8x HDMI-uitgangen en 8x HX-uitgangen (gespiegelde HDMI-poorten)
Elk HDMI/HX-paar geeft hetzelfde videobeeld weer, hoewel elke HDMI- of HX-uitgang onafhankelijk kan worden gedownscaled.

Transmissie over lange afstanden:
Verzendt HDMI 2.0-videosignalen naar 150m @ 1080p of 120m @ 4K60 4:4:4 via een Cat6-kabel, gebruikmakend van de T568B-bedradingsstandaard.

HDR:
Het Xcalibur-productassortiment ondersteunt HDR, HDR10, HDR10+, HLG en Dolby Vision.

Down scaling:
Ingebouwde down-scaler op elke uitgang (zowel HDMI als HX), die kan worden gebruikt in de automatische modus (standaard) of handmatig kan worden geselecteerd.
4K-signalen kunnen worden terug geschaald naar 1080p terwijl de vernieuwingsfrequentie behouden blijft (framesnelheden worden altijd behouden), bijvoorbeeld; een 4K-bron kan automatisch worden weergegeven op een 1080p-scherm, terwijl dezelfde bron kan worden weergegeven als 4K op een andere uitgang.
De HDMI-uitgangen kunnen ook onafhankelijk van hun bijbehorende HX-uitgangspoorten worden terug geschaald om te passen bij het specifieke aangesloten scherm.

HDCP-besturing:
Ondersteuning en beheer van HDCP zorgen voor compatibiliteit.
Met de Xcalibur-88 kunt u de HDCP van de ingangen en uitgangen afzonderlijk regelen.
U kunt van HDCP 2.2 naar HDCP 1.4 converteren of de unit gewoon in cascade mode zetten om HDCP-problemen te voorkomen.

EDID-beheer:
Naast pass-through is er een door de gebruiker programmeerbare EDID-geheugenoptie.
U kunt ervoor kiezen om de EDID-gegevens van een van de aangesloten uitgangen te lezen en op te slaan of een van de 21 vooraf ingestelde EDID-opties te gebruiken.
De keuzes variëren van 1080p 2.0-kanaal tot 4K60 HDR 7.1-kanaal.
Deze voorziening helpt ervoor te zorgen dat de videobron is geoptimaliseerd voor de installatie.

Uitvoerstroomregeling:
Elke afzonderlijke uitvoer (zowel HDMI als HX) kan selectief worden in- of uitgeschakeld.
Op deze manier kunt u elk scherm volledig regelen.

Testpatroongenerator:
We hebben dit professionele apparaat uitgerust met een ingebouwde testpatroongenerator, compleet met een keuze uit 6 testpatronen, waaronder dambord- of effen kleurpatronen, op 4K@60, 4K@30, 1080p@60.
Perfect voor het in bedrijf stellen of controleren van alle componenten van de matrix tot het weergaveapparaat.

VKA:
Video Keep Alive handhaaft de video-uitvoer wanneer het invoer videosignaal verloren gaat.
Deze functie kan erg handig zijn, vooral bij gebruik met projectoren, die anders kunnen worden uitgeschakeld en vervolgens een lange afkoelperiode kunnen doorlopen.
Het apparaat kan een momenteel geselecteerd testpatroon uitvoeren om te voorkomen dat het weergaveapparaat wordt uitgeschakeld (standaard staat het apparaat in de VKA UIT-modus).
Andere opties zijn onder meer de VKA timed-modus met een door de gebruiker programmeerbaar time-outinterval van maximaal 4 uur of onbeperkt gehandhaafd totdat het invoersignaal wordt hervat.

Audio-ondersteuning:
Pass through van ingebedde audiosignalen tot 7.1 kanalen wordt ondersteund.
Dit is geweldig voor aansluiting op een surround sound-systeem met HDMI-ingang.

Audio De-embedder:
Beschikbaar via multi-kanaals Coaxiale S/PDIF digitale of stereo gebalanceerde analoge audio uitgangen.
De HX Ontvanger units hebben ook De-embedded Stereo analoge audio (via 3.5mm jack).

Besturing:
IR:
Uitgerust met een 8×8 IR Matrix, waarbij de input IR signalen doorgestuurd worden naar de respectievelijke ontvangers, terwijl matrix IR uitgangen gerouteerd worden naar de corresponderende geselecteerde ontvanger.
Dit zorgt ervoor dat de IR van een ontvanger gerouteerd wordt volgens de geselecteerde bron algemeen bekend als ‘IR Follows Input’.

RS-232:
Er is ook een RS-232 poort die RS-232 commando’s naar elke uitgang kan routeren, wat zorgt voor discrete en onafhankelijke 2-weg RS-232 controle naar elk van de HX ontvangers, samen met Global one way RS232 commando transmissie naar alle HX poorten.
De Xcalibur-88 matrix unit kan ook aangestuurd worden via deze RS232 verbinding, wat zorgt voor eenvoudige toegang tot alle parameters.

LAN-besturing:
De Matrix heeft een LAN-poort die TCP/IP-besturing via een ethernet driver mogelijk maakt.
Het apparaat heeft ook een ingebouwde webserver, die eenvoudig gebruik van veel functies en algemene selecties mogelijk maakt.

CEC-besturing:
Het apparaat geeft alle CEC-opdrachten door van invoer naar uitvoer.
Bronnen en displays kunnen ook worden bediend via CEC-opdrachten met behulp van de ingebouwde WEB GUI of RS-232-opdrachten.
Het maakt bediening van alle CEC-apparaten mogelijk voor de HDMI-ingangen of de HDMI/HX-uitvoerpoorten, met functies zoals: in-/uitschakelen, transportbediening, menubewerkingen en volumeregeling.

Web GUI-interfacebesturing:
Het apparaat heeft een ingebouwde webserver met afzonderlijke paginatabbladen, die configuratie en controle van alle parameters biedt.

PoC:
De Xcalibur Matrix levert ook stroom aan de Xcalibur 11-ontvangers via het PoC-systeem (Power over Cable).
Er is geen PSU nodig aan de ontvanger zijde.
De matrix wordt van stroom voorzien via een IEC C14-netsnoer.

Eigenschappen:
– HDMI 2.0 (18Gbps) 4K60 4:4:4 in en uit
– gespiegelde HDMI- en HX-uitgangen
– 1080p tot 150m, 4K60 tot 120m via Cat6-kabel
– HDR, HDR10, HDR10+, HLG en Dolby Vision
– down scaler 4K tot 1080p
– bi directionele IR
– RS-232 besturing
– LAN besturing
– CEC besturing van bron- en sink apparaten
– digitale en analoge audio de-embedding
– EDID- en HDCP-besturing/-beheer
– testpatroongenerator met verschillende patronen
– VKA (Video Keep Alive)
– PoC voorziet alle ontvangers van stroom vanuit Matrix

Specificaties

– artikel nummer HX150-88-18G
– transmissieafstand 1080p tot 150m en 4K tot 120m, met Cat5e/6/6a/7
– PoC (24V) op alle HX-uitgangen

HDMI versie:
– ingang HDMI 2.0 (18 Gbps) – HDR-, HDR10-, HDR10+-, HLG- en Dolby Vision-formaten ondersteund
– uitgang HDMI 2.0 (18 Gbps) – HDR-, HDR10-, HDR10+-, HLG- en Dolby Vision-formaten ondersteund

HDMI kabellengtes (in en uit):
– 15m bij 1080p60, 10m bij 4K30, 5m bij 4K60
– gebruik van Premium High-Speed HDMI-kabel wordt ten zeerste aanbevolen

HDCP compliance:
– ingang HDCP accepteert alle versies tot HDCP 2.2
– uitgang HDCP volledig gecontroleerd pass-through, 1.4, 2.2, Cascade-modus

Resolutie & formaten:
– invoerresoluties alle HDMI- en pc-resoluties tot 4K2K 60Hz 4:4:4
– kleurruimte doorvoer van RGB, YCbCr 4:4:4, 4:2:2, 4:2:0
– kleurdiepte 8, 10, 12 bits

Down scaling:
– down-scaling (resolutie) 4K-ingangen geschaald naar 1080p

Audio matrix:
– analoge audio-uitgang L-PCM 2.0, 2.1, 5.1, 6.1, 7.1
– Dolby Digital, Dolby TrueHD, Dolby Digital+ (DD+)
– DTS-ES, DTS HD Master, DTS-HRA, DTS-X
– Coax digitale audio-uitgang alle audioformaten worden ondersteund tot 5.1ch
– analoge audio-uitgang gebalanceerde (differentiële) stereo L+R, bij 0,775 Vrms max. alleen linksvoor en rechtsvoor als u geen 2.0-audio gebruikt

Audio Xcalibur 11-ontvanger:
– de-embedded analoge audio-uitgang analoge stereo-uitgang (L/R), 0,775 V rms via 3,5 mm jack-aansluiting
– alleen linksvoor en rechtsvoor als u geen 2.0-audio gebruikt
– HDMI audio uitgang 2.0, 2.1, 5.1, 7.1-kanaals LPCM, Dolby, AC3, DTS

Bediening:
– IR-ingang, IR-uitgang
– universeel, 25-60 kHz draagfrequentie
– RS-232 besturingspoortinstellingen 115200 baud, 8 data bits, 1 stopbit, geen pariteit voor alle besturingsopdrachten
– LAN/IP-poort IP-adres 192.168.1.100

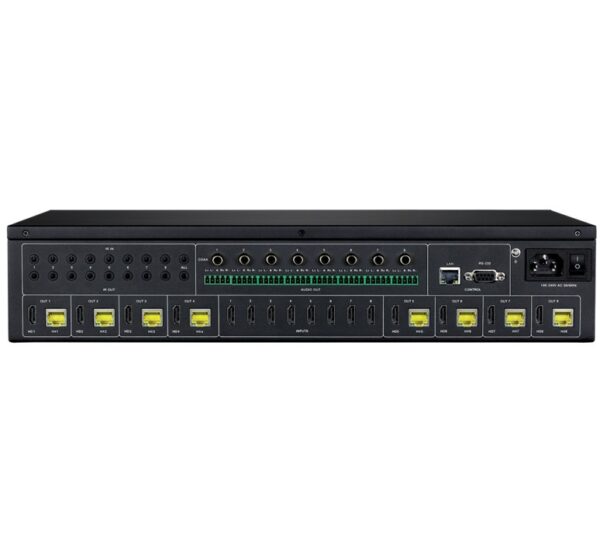

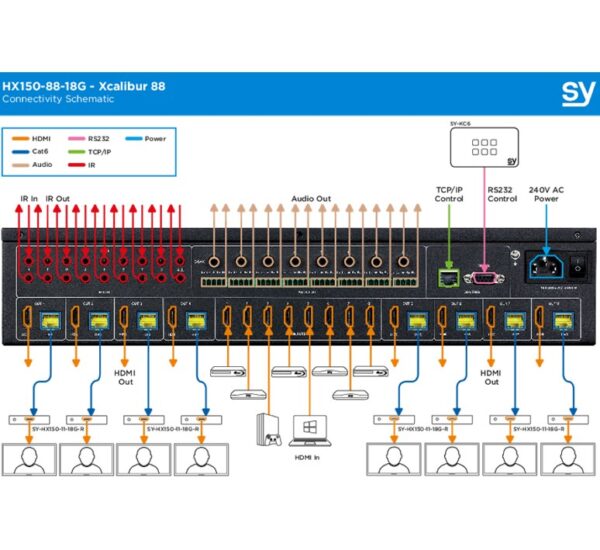

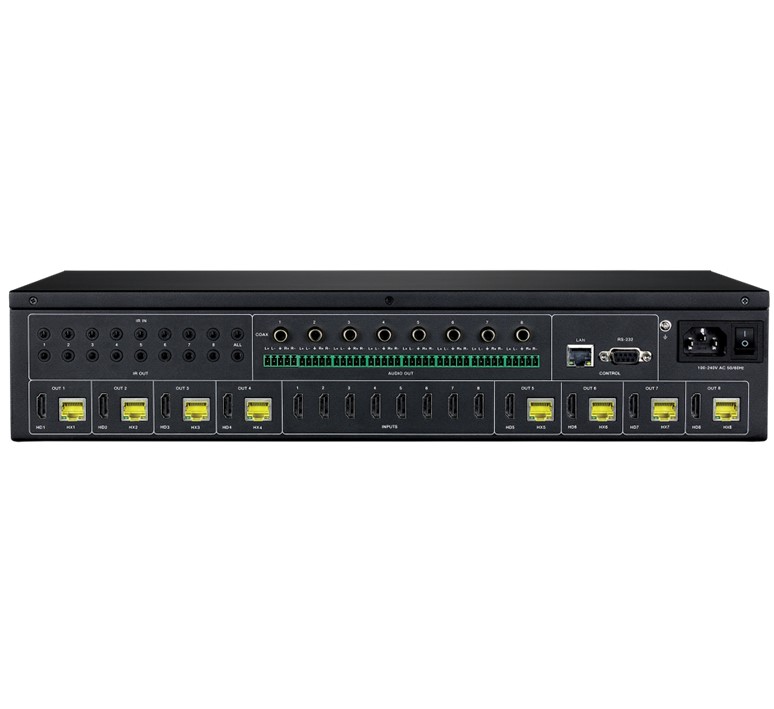

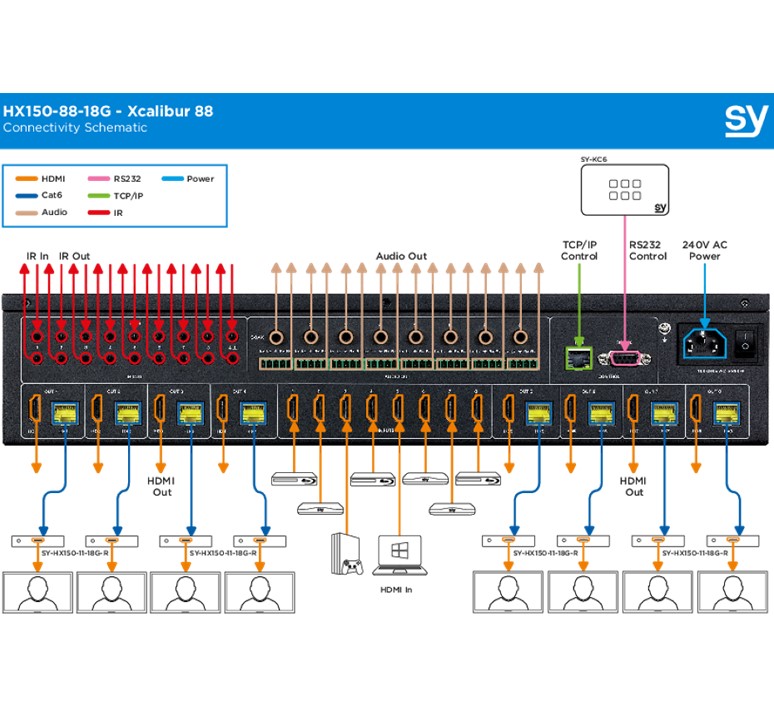

Connectoren Xcalibur-88 matrix:
1x DB9-connector voor RS232-besturing en configuratie
1x RJ45 LAN-poort
8x HDMI-ingangen van de bronapparaten
8x RJ45 HX-uitgangen gespiegeld met bijbehorende HDMI-uitgang
8x HDMI-uitgangen gespiegeld met bijbehorende HX-uitgang
8x 5-pins Phoenix-schroefaansluitingen voor gebalanceerde L/R-audio-uitgang
8x RCA-aansluitingen voor coaxiale S/PDIF digitale audio-uitgang
9x 3,5mm TRS IR-ingang
9x 3,5mm TRS IR-uitgang
1x IEC C14-netvoeding (100V – 240VAC)

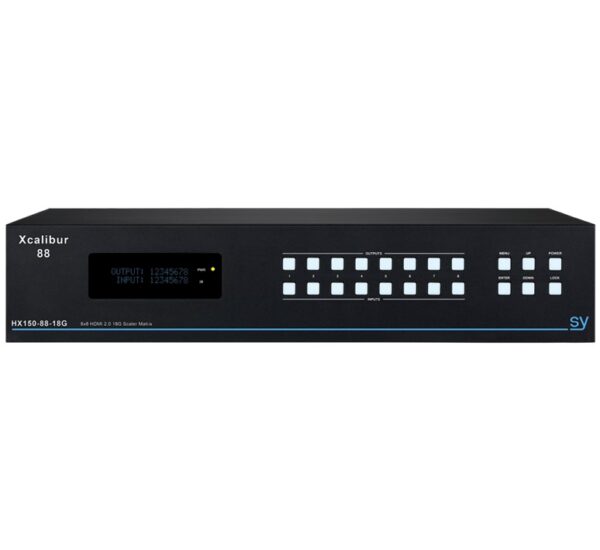

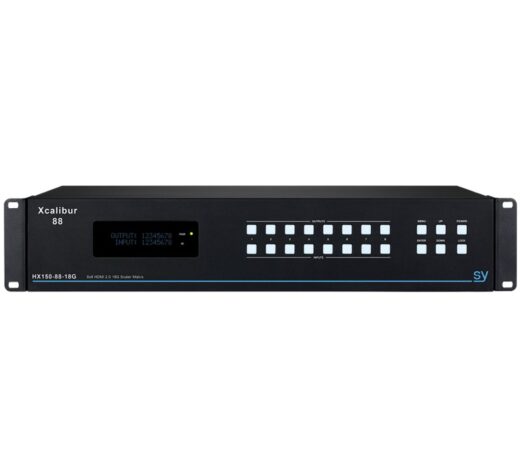

Bedieningselementen:
1x aan/uit-schakelaar aan de achterkant
22x knoppen op het voorpaneel voor handmatige bediening
1x verlicht Lcd-scherm

Connectoren Xcalibur-11 ontvangers:
1x micro-USB voor configuratie of update
1x RJ45 HX-ingang
1x HDMI-uitgang naar weergaveapparaat
1x 3,5mm TRS-audio-uitgang analoge stereo L/R-audio
1x 3-pins Phoenix-schroefklemmen voor bi directionele RS-232-doorvoer
1x 3,5mm TRS IR-uitgang
1x 3,5mm TRS IR-ingang
1x 24VDC voedingsingang (2,1 mm barreljack)

Vermogen:
– matrix stroomverbruik 50W
– ontvanger 7,25W
– voeding 100V – 240VAC 50/60 Hz
– IEC C14-connector
– bedrijfstemperatuurbereik 0 – +40C
– bedrijfsvochtigheidsbereik 10 90% RV (niet-condenserend)

Xcalibur-88 matrix
– afmetingen (B x D x H) 440 x 220 x 88,6 mm (19 inch x 2U)
– gewicht 6,54kg

Xcalibur-11-ontvanger:
– afmetingen (B x D x H) 140 x 65 x 18mm
– gewicht 250gr

Wat zit er in de doos:
1x SY-HX150-88-18G matrix
8x SY-HX150-11-18G-ontvangers
1x IR-afstandsbediening
9x IR-zenders
9x IR-ontvangers
8x 3-weg schroefklemconnectoren
8x 5-weg schroefklemconnectoren
1x paar hoofdeenheid rekmontagebeugels
8x paar ontvanger montagebeugels
1x RS232-kabel DSUB-9 mannelijk naar DSUB-9 vrouwelijk (1,5m)
1x UK 13A-netsnoer naar IEC-60320 C13-connector (1,5m)
1x gebruikershandleiding
