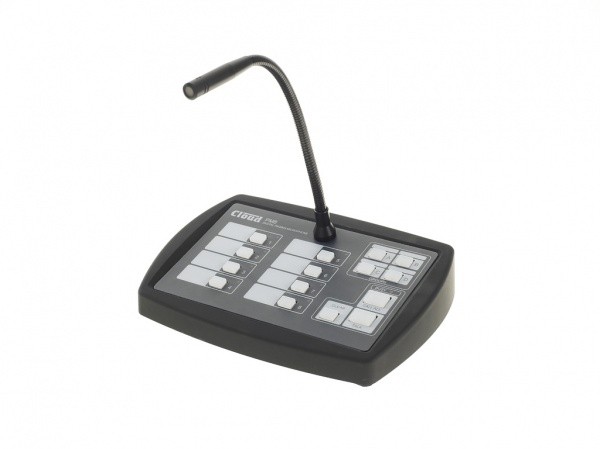

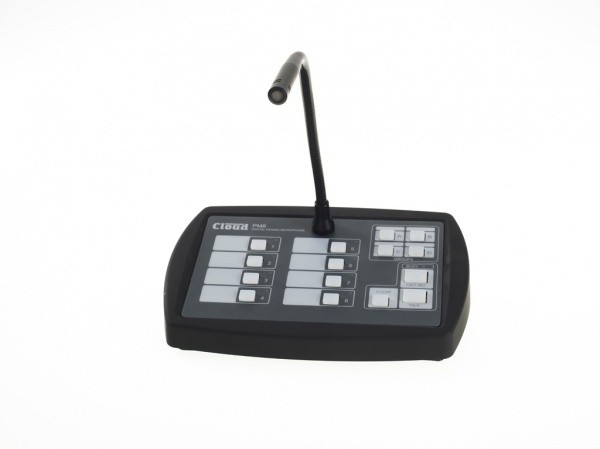

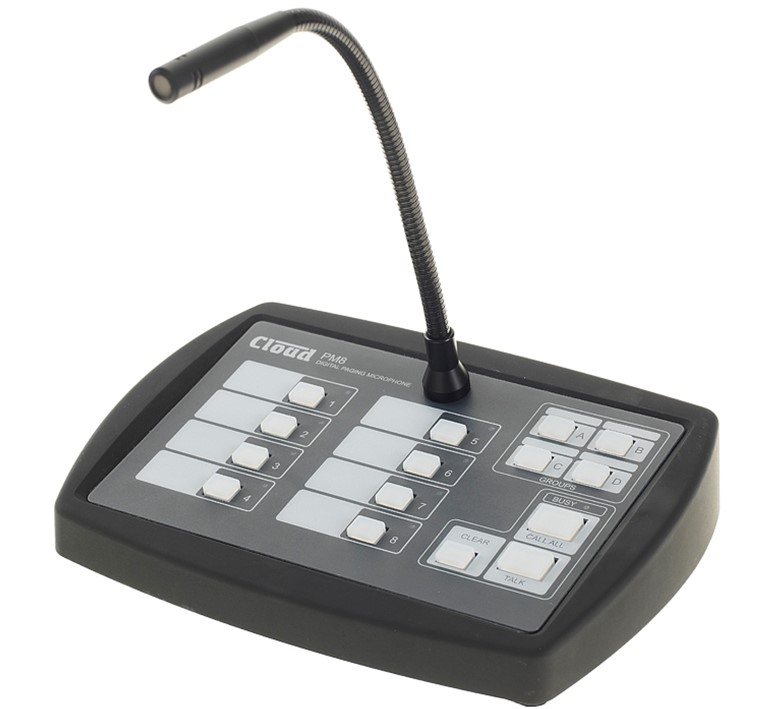

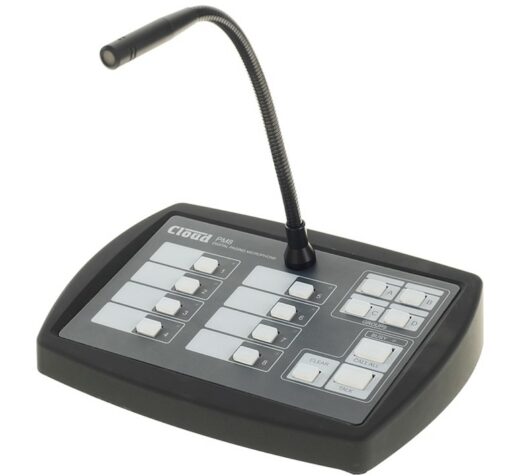

Cloud PM-8 8 zone omroep microfoon

Productbeschrijving

De PM-reeks oproepmicrofoons is ontworpen voor algemene toepassingen met meerdere zones en kan ook worden gebruikt met niet-Cloudproducten.
Er zijn vier modellen van de PM beschikbaar: de PM4, PM8, PM12 en PM16.
De modellen verschillen alleen in het aantal zoneselectieknoppen op het voorpaneel (respectievelijk 4, 8, 12 of 16), en dus in het maximum aantal zones dat kan worden ondersteund.
De PM is ontworpen om rechtstreeks te communiceren met recente Cloud-producten – zoals de DCM1 – via de Cloud Digital Paging Interface, die gebruikmaakt van standaard CAT-5-kabel en RJ45-connectoren.

De PM is ook compatibel met de oudere Cloud CDPM-serie digitale paging-microfoons.
PM-microfoons en CDPM-microfoons kunnen vrij worden gemengd op de Digital Paging Interface.

Kenmerken
– Individuele en meervoudige zoneselectie
– Definieerbare zonegroepen met groepsselectie
– Knoppen “Praten” en “Alles bellen”
– LED “Bezet”
– Configureerbaar prioriteitssysteem voor aankondiging met twee lagen
– Auto-zone reset na aankondiging
– Zone-uitschakelfunctie

Paging Zones
– Er zijn maximaal zestien zones beschikbaar in een installatie.
– Alle PM’s zijn uitgerust met een zestien toegangsterminal, zodat elke PM kan worden gebruikt als de mixerinterface in een PM4 Four-zones met meerdere PM-systemen .
– Kan tot zestien zones koppelen van gekoppelde PM’s PM8 acht zones.
– Kan tot zestien zones van gekoppelde PM’s koppelen PM12 twaalf zones.
– Kan tot zestien zones koppelen van gekoppelde PM16 PM16 zestien zones

Functies
– Vooraankondiging

Specificaties

Prestaties
– richtingsgevoeligheid unidirectioneel, cardioïde patroon
– microfoonelement electret-condensor
– gevoeligheid (1KHz) 68 dB +/- 3 dB (0 dB = 1V / ìbar 1KHz aangegeven door open circuit)
– frequentierespons 80 Hz – 16.000Hz
– interne compressor
– elastomeer drukknoppen met SMDtact schakelaars
– selecteer een zone voor paging
– zonelicht geeft een zoneselectie aan
– wissen alle geselecteerde zones
– bezet-lampje geeft aan of het oproepsysteem in gebruik is.

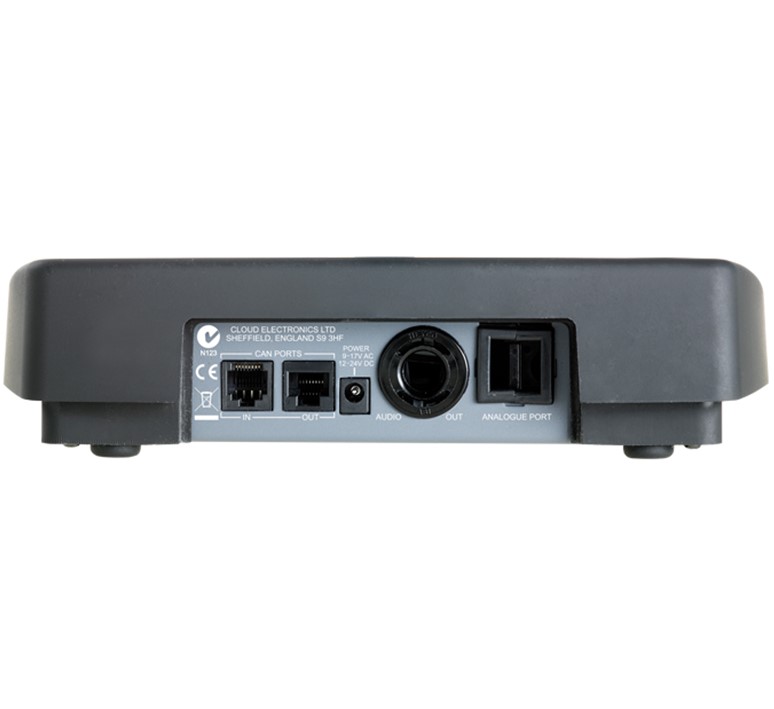

Verbindingen
– microfoon interne drie-polige schroefaansluiting warm, koud en scherm
– toegang interne zestien-polige schroefaansluiting stelt elk model PM in staat om de volledige zestien zones die beschikbaar zijn voor een installatie te verbinden
– digitaal gebruik om PM’s of interface met digitaal geactiveerde mixers zoals de Cloud DCM-1
– RJ45 out brengt schakelgegevens over en verzendt analoge audio naar de volgende doorgeluste eenheid of mixer.
– ontvangt ook stroom wanneer aangesloten op een mixer RJ45 IN
– ontvangt analoge audio van andere PM’s
– voeding interne twee-polige schroefklem.
– stroom van mixer via toegangskabel

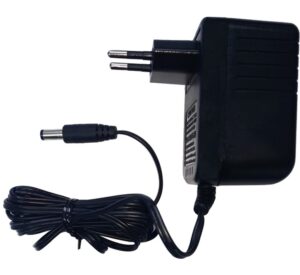

– 2,1 mm concentrische voedingsaansluiting gebruik een externe PSU
– RJ45 OUT-aansluiting voeding van mixer via CAT5-kabel

Voeding – Spanning
– interne schroefklem 12 -24VDC
– externe 2,1 mm jack 12 – 24VDC, 9-17VAC
– RJ45-uitgang 12 -15VDC van mixer

Stroom – verbruik
– PM8 61mA

Afmetingen
– breedte 245 mm
– hoogte (zonder zwanenhals) 65 mm
– diepte 170 mm – zwanenhals 300 mm
– gewicht 1,2 kg

Afwerking
– behuizing zwart rubberen ABS
– basis leigrijs geverfd staal
– zwanenhals zwart geverfd messing
– montage rubberen voetjes

Kabels Analoog
– audio dubbele kern afgeschermd (microfoonkabel)
– toegang tot gescreende multicore. 1 ader per zone, 1 ader voor aarde, plus 1 ader voor voeding indien gevoed door mixer
– maximale lengte 100 m

Kabels Digitaal
– type Cat 5
– maximale lengte 1 km totaal
– maximale aangesloten PMS 32
