Cloud CDR-1F-S Bediening voor DCM-1 inbouw zilver

Productbeschrijving

De CDR1F is een afstandsbedieningspaneel voor gebruik met de Cloud DCM-1 digitaal gestuurde mixer.
Het is uitgerust met hetzelfde alfanumerieke display als de DCM-1, waarbij de menunavigatie plaatsvindt met vijf druktoetsen.
Indien geïnstalleerd in een van de DCM-1’s zones, biedt het de gebruiker en installateur een gemakkelijkere en praktische controle van het systeem dan vanaf het frontpaneel van de DCM-1.

Een zone kan één CDR1F hebben, meer dan één of helemaal geen.
Functies omvatten selectie van audiobron en controle van audioniveau, bovendien kunnen alle ingeschakelde zonegroepen waarvan de zone lid is, lokaal worden geactiveerd.

Specificaties

Kenmerken
– maakt bediening op afstand mogelijk van Cloud’s DCM-1 digitaal gestuurde mixer
– eenvoudig te installeren– kan worden aangesloten op DCM-1 en andere CDR1 / 1F’s met behulp van een standaard CAT-5-kabel
– kan onderling worden verbonden met behulp van een ruime keuze aan bedradingstopologieën
– keuze uit twee montagestijlen voor installatie
– verlichte 2-rijen x 16 letterpunten matrix alfanumeriek display
– door de gebruiker toegankelijke functies:
– bronselectie
– niveauregeling
– groep inschakelen / uitschakelen
– installateurmodusfuncties (wachtwoord ingeschakeld):
– lokale zone EQ-aanpassing
– installateursmodus (ingeschakeld door interne jumper):
– zonetoewijzing
– wachtwoordinstelling
– displayaanpassing
– inactiviteitsduur (tijd gedurende welke displayverlichting blijft branden nadat een knop is ingedrukt)

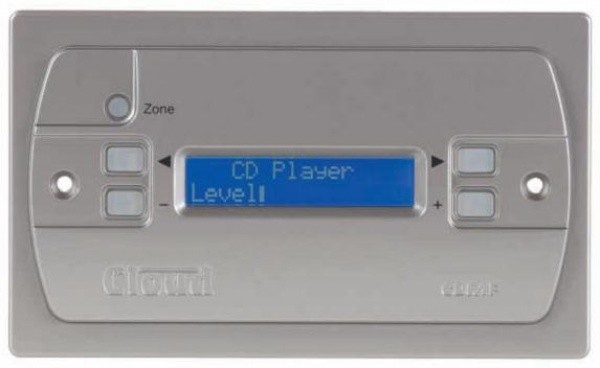

Frontpaneel
– display 16 × 2 tekens blauwwit LCD
– ingang 5 drukknoppen

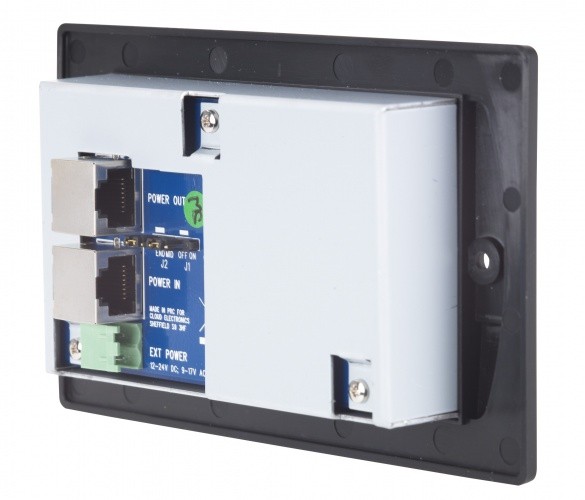

Data-aansluiting
– connectoren 2x RJ45-bus
– protocol CAN-bus
– maximale lengte 1km

Stroomaansluiting
– connectoren 1x RJ45- ingang (+ data)
– 1x RJ45-uitgang (+ data)
– 1x 2-polige 5 mm schroefklem
– verbruik 50mA bij 12V typisch
– geaccepteerde externe voedingen 12 – 24V DC of 9 – 17V AC

Algemene specificaties
– afmetingen 149,70 x 90,20 x 39,25 mm
– inbouwdoos dubbelvoudig VK, 47 mm diep
– aantal gecontroleerde zones 1 + toegewezen groepen
