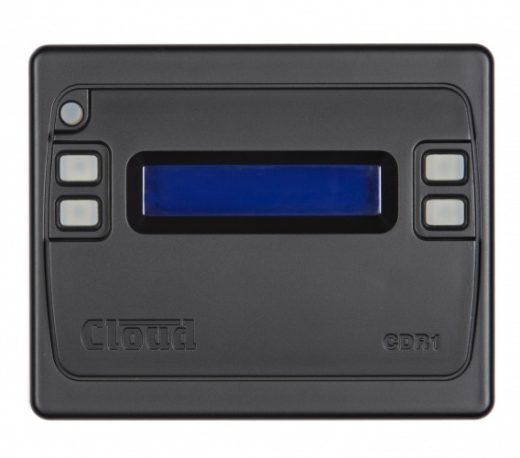

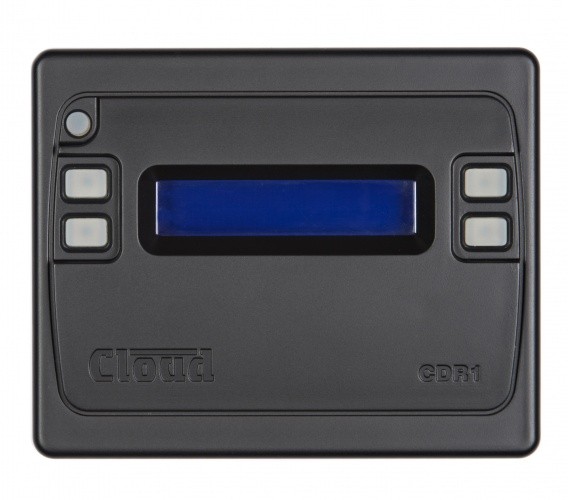

Cloud CDR-1B bediening voor DCM-1 opbouw zwart

Productbeschrijving

De CDR1 en CDR1F zijn de afstandsbedieningspanelen voor gebruik met de Cloud DCM-1 digitaal gestuurde mixer.
Ze zijn uitgerust met hetzelfde alfanumerieke display als de DCM-1, met menunavigatie via vijf druktoetsen.
Indien geïnstalleerd in een van de zones van de DCM-1, biedt het de gebruiker en installateur een gemakkelijkere en praktischere bediening van het systeem dan vanaf het frontpaneel van de DCM-1.

Een zone kan één CDR1 (of CDR1F) hebben, meer dan één of helemaal geen.
Functies omvatten selectie van audiobron en controle van audioniveau en bovendien kunnen alle ingeschakelde zonegroepen waarvan de zone deel uitmaakt lokaal worden geactiveerd.

Kenmerken
– maakt afstandsbediening van Cloud’s DCM-1 digitaal gestuurde mixer mogelijk
– eenvoudig te installeren
– maakt verbinding met DCM-1 en andere CDR1 / 1F’s met behulp van standaard CAT-5-kabel
– kan onderling worden verbonden met behulp van een ruime keuze aan bekabeling
– keuze uit twee montagestijlen voor installatie
– verlichte 2-rij x 16 tekens dot matrix alfanumeriek display
– gebruiker toegankelijke functies: bronselectie, niveauregeling, groep inschakelen / uitschakelen, installateurmodusfuncties (wachtwoord ingeschakeld):
– lokale zone EQ-aanpassing
– installateurmodus (ingeschakeld door interne jumper): zonetoewijzing, wachtwoordinstelling, displayaanpassing, inactiviteitstijd ( tijd hoelang de achtergrondverlichting van het display blijft branden nadat een knop is ingedrukt)

Specificaties

Voorpaneel
– display 16×2 tekens blauwwit LCD
– ingang 5 drukknoppen
Data-aansluiting
– connectoren 2x RJ45-bus
– protocol CAN-bus
– maximale lengte 1km
Stroomaansluiting
– connectoren 1x RJ45- ingang (+ data)
– 1x RJ45-uitgang (+ data)
– 1x 2 -weg 5 mm schroefaansluitbus
– verbruik 50mA bij 12V typisch
– geaccepteerde externe voedingen 12 – 24V DC of 9 – 17V AC

Algemene specificaties
– afmetingen 149,70 x 90,20 x 39,25 mm
– kopkast tweevoudig VK, 47 mm diep
– aantal gecontroleerde zones 1 + toegewezen groep
