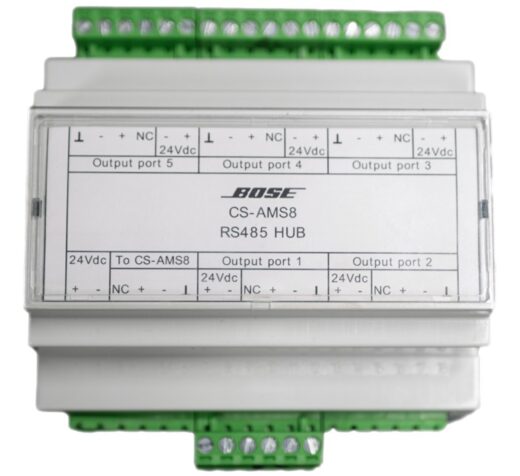

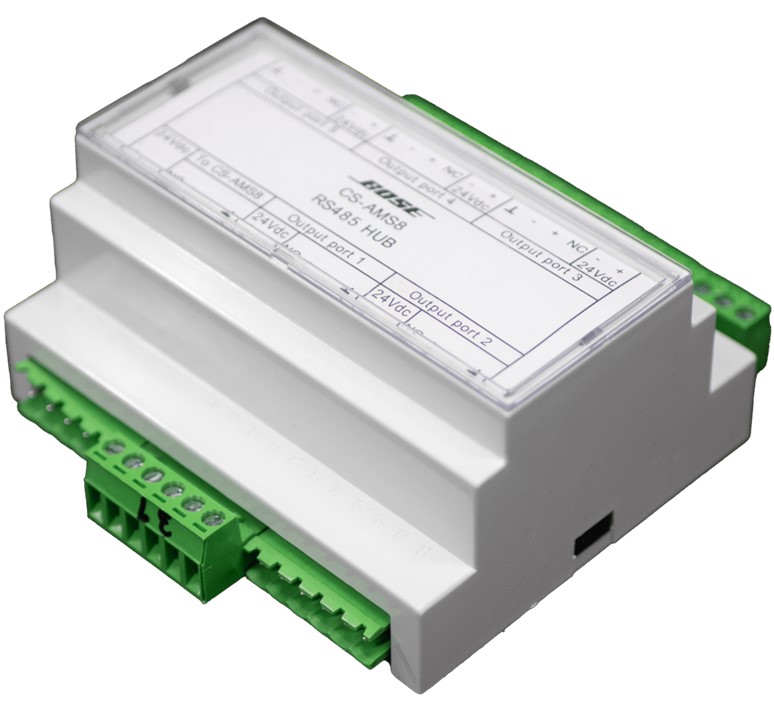

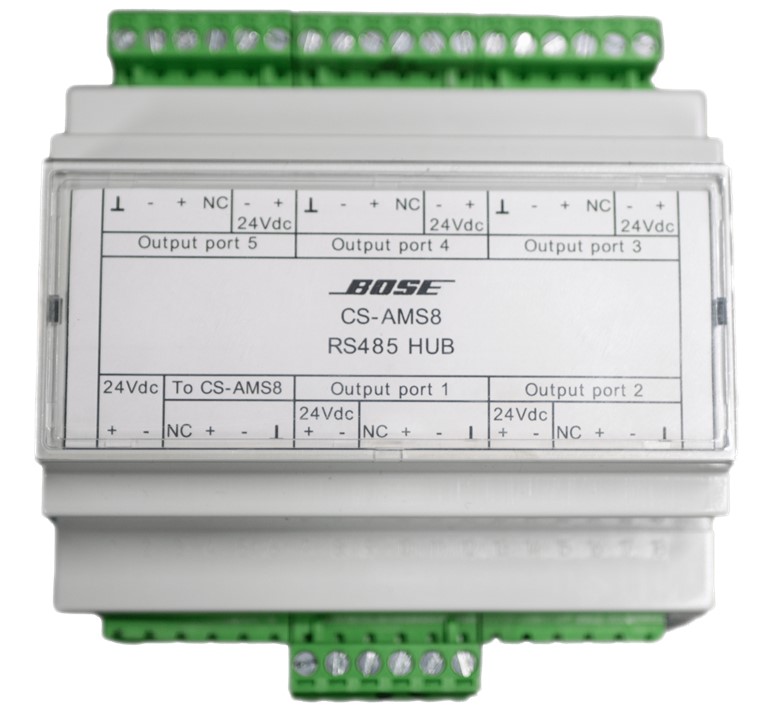

Bose ControlSpace RS485 hub voor AMS-8 & ESP-88

Productbeschrijving

De RS485 communicatie hub (CS-HUB) kan worden gebruikt om een sternetwerk te creeren met maximaal 5 ControlSpace user interfaces (CS-WC/CS-PP).
Tevens kan deze gebruikt worden om langere afstanden te creeren tussen AMS-8 systemen en/of Serial Code Interfaces, maar ook voor het vergroten van de afstand tussen wandregelaars en oproep paneel
(verbonden met een RS485 communicatie bus).

Specificaties

– Afmetingen (HxBxD): 6 x 10,5 x 11,5 cm (DIN rail module)
– Gewicht: 200 gr
– 12-24Vdc +/- 10%
– stroomverbruik 12Vdc 100mA , 24Vdc 50mA

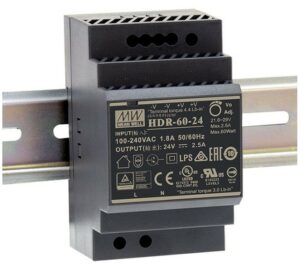

– aanbevolen voeding Bose AMS-8 24VDC 2,7A voeding
– RS485 Wiring:
– maximale afstand 600m
– eindterminator 120 ohm
– kabel type 1 pair getwist en afgeschermd
– nominale capaciteit 40pF/m
– nominale impedantie 124ohm
– nominale att. 2dB @ 1MHz
– aanbevolen kabel Bose ControlSpace AMS-8 Kabel blauw (038797)
