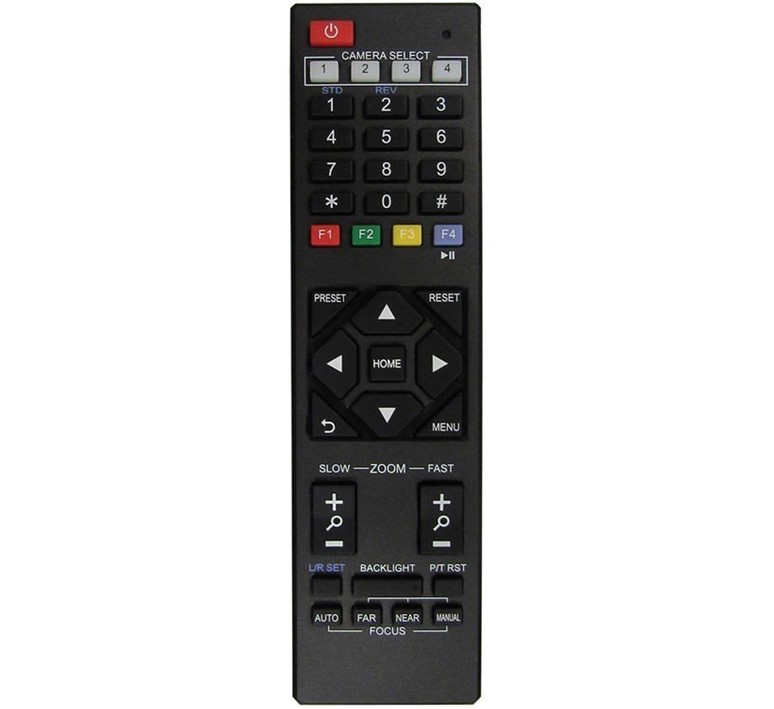

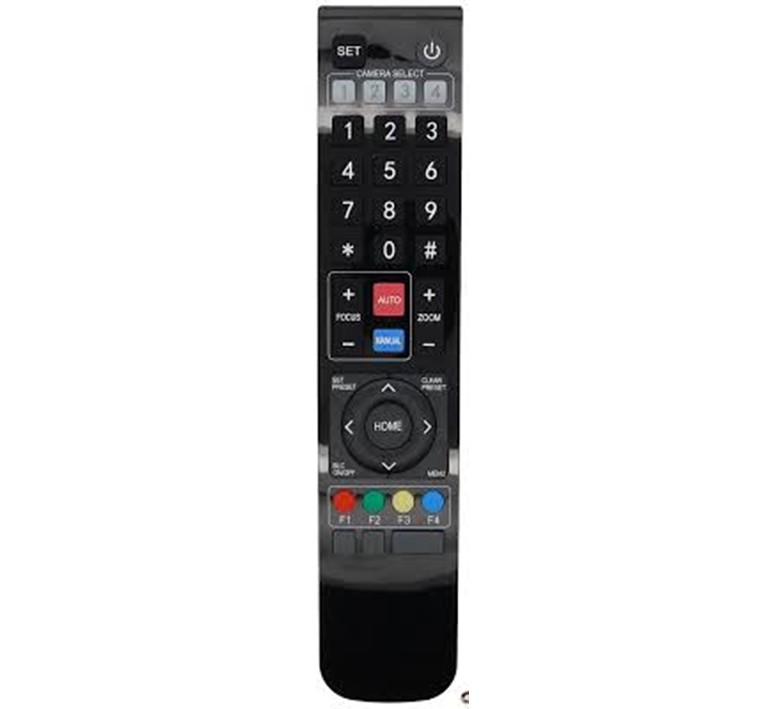

Avonic losse infrarood afstandsbediening voor PTZ camera’s

Productbeschrijving

Met deze losse Avonic infrarood afstandsbediening kunt u alles Avonic PTZ camera’s bedienen.

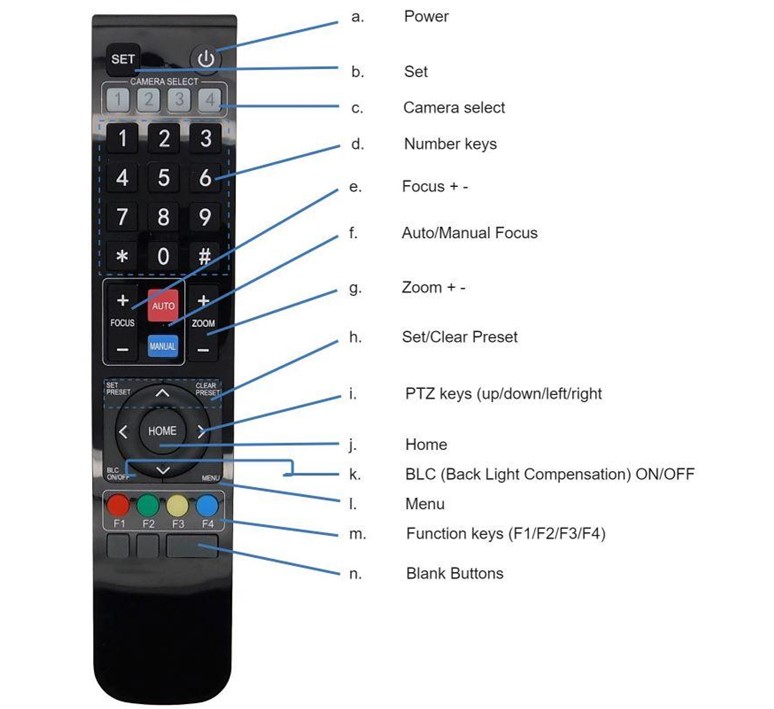

1. Stand-by-toets:
Deze knop heeft geen functie bij deze camera

2. Nummertoets:
Roep de PTZ-voorinstelling op.
Druk op het nummer [0-9] van de gewenste voorinstelling en de camera reageert dienovereenkomstig (zie 13. Reset-toets voor het instellen en wissen van voorinstellingen)

3. *Toets:
Gebruik deze toets in combinatie met andere toetsen zoals in de voorbeelden hierboven en hieronder

4. Preset-toets:
Een voorinstelling is een specifieke positie van een camera die u opslaat in de camera. Een voorinstelling wordt toegewezen aan een nummer van 0-9 (zie 13. Reset-toets om een voorinstelling te verwijderen)
– om een voorinstelling in te stellen, richt u de camera eerst op een specifieke richting en een specifieke zoompositie
– wijs de positie toe aan een nummer met de knop Set Preset
– u kunt de voorinstelling oproepen door op een van de nummers 0-9 op de afstandsbediening te drukken
– set preset: [SET PRESET] → []
– call preset: []
Als de positie preset ‘0’ is opgeslagen, wordt deze positie na initialisatie aangeroepen
* Omdat de camera geen uitgang heeft voor een seriële of IP-verbinding, is het niet mogelijk om presets van 10 en hoger te maken

5. Home:
– druk op de HOME-toets om het beeld van de camera terug te laten keren naar de “midden”-positie
– of druk op de HOME-toets wanneer u zich in het OSD-menu bevindt om een submenu te “Enter”

6. return-toets:
Ga terug naar het vorige niveau van het OSD-menu

7. Zoom + -
Zoom de camera met deze knoppen

8. Linker-/rechter instellingstoets:
Deze knop heeft geen functie bij deze camera

9. Focus-toets:
Stel de camera in op ‘autofocus’ of ‘handmatige focus’
Als de camera is geconfigureerd voor ‘autofocus’, zijn de knoppen [Focus + -] uitgeschakeld
Als de camera in ‘handmatige focus’ staat en de zoomknoppen worden gebruikt, schakelt de camera automatisch over naar ‘autofocus’

Handmatige focus:
– druk eerst op de knop [handmatige focus] voordat u de focusknoppen gebruikt
– focus de camera met de knoppen [+] en [–]
Als de camera niet reageert, controleer dan of de camera is ingesteld op autofocus (of dat het IR-kanaal van de camera anders is dan het kanaal dat op de camera is geselecteerd, zie hieronder)

10. Camera IR-selectietoets:
Er kunnen maximaal 4 verschillende camera’s worden bediend met één IR-afstandsbediening
U kunt de camera selectieknoppen [1, 2, 3, 4] gebruiken om het IR-kanaal te selecteren dat de afstandsbediening gebruikt
Het standaard IR-kanaal van de camera is 1
– om een camera bij het eerste gebruik te bedienen, selecteert u camera 1 (IR-kanaal 1) op de afstandsbediening

Om een tweede camera te bedienen, moet u eerst het IR-kanaal dat in de camera is opgeslagen, wijzigen van 1 naar 2, doe dan het volgende:
a. schakel eerst de andere camera’s in de kamer uit die u niet wilt wijzigen, om te voorkomen dat andere camera’s ook per ongeluk worden gewijzigd
b. selecteer camera 1 op de afstandsbediening, omdat de camera nog steeds is geconfigureerd om naar IR-kanaal 1 te luisteren
c. druk op [*]→[#]→[F2] om het IR-kanaal in de camera te wijzigen naar IR-kanaal 2. De camera bevestigt dit op het scherm
d. selecteer camera 2 op de afstandsbediening om deze camera te bedienen

Toets combinaties: (Standaard IR-adres is 1)
[*]→[#]→[F1] Camera-adres nr. 1
[*]→[#]→[F2] Camera-adres nr. 2
[*]→[#]→[F3] Camera-adres nr. 3
[*]→[#]→[F4] Camera-adres nr. 4

De functieknoppen F1, F2, F3 en F4 zijn de gekleurde knoppen op de afstandsbediening.

Functieknoppen:
11. #Key:
Gebruik deze toets in combinatie met andere toetsen zoals in de bovenstaande en onderstaande voorbeelden

12. IR-kanaal programmatoets:
Wordt gebruikt om het IR-kanaal van de camera te configureren. Zie “10. IR-camera selectietoets” hierboven voor instructies

13. Resettoets:
Deze toets verwijdert een voorinstelling, zodat u deze toets opnieuw kunt gebruiken om een nieuwe voorinstelling te maken
– om een preset te verwijderen, drukt u op Clear Preset en daarna op het nummer van de preset die u wilt verwijderen
– clear Preset: [CLEAR PRESET] → []
* Zoals vermeld onder Preset Key, kunt u presets maken en verwijderen tussen 0-9, aangezien de camera geen uitgang heeft voor een seriële of IP-verbinding die nodig is om presets van 10 en hoger te maken en te verwijderen

14. PTZ Control Key:
– zoom eerst in met de camera voordat u de PTZ Control Keys kunt gaan gebruiken. Zie “7. Zoom +-“
– verplaats het beeld met de omhoog/omlaag/links/rechts toetsen (PTZ Control Keys)

15. Menu Key:
– gebruik de Menu knop om het On Screen Display (OSD) menu te openen. Dit menu is zichtbaar op de USB3.0 en HDMI-output
– als het menu niet in het Engels is, drukt u op [*]→[#]→[4] om de Menu taal te veranderen naar Engels

16. Backlight-toets:
U kunt op de backlight-toets drukken om de backlight-functie in te schakelen als er sterke verlichting achter het gefilmde onderwerp is
In dat geval negeert de backlight-functie de heldere achtergrond en past de belichting aan op de donkere delen van de foto, inclusief het onderwerp
In andere gevallen is de backlight-functie niet nodig
Zie ook Modus: Volledig automatisch > Backlight voor meer informatie

17. PTZ Reset-toets:
Deze knop heeft geen functie met deze camera

*** Andere toets combinaties:
De volgende toets combinaties op de afstandsbediening hebben specifieke functies, deze zijn:

Combinatiefunctie:
[*] → [#] → [1] OSD-menu standaard Engels
[*] → [#] → [4 1080P@30fps standaard HDMI-resolutie
[*] → [#] → [5] microfoon uitschakelen, instelling blijft behouden, zelfs na stroomcyclus
[*] → [#] → [6] fabrieksinstelling
[*] → [#] → [7] 1080P@60fps standaardresolutie
[*] → [#] → [9] microfoon inschakelen, instelling blijft behouden, zelfs na stroomcyclus

Specificaties

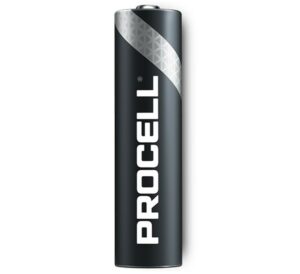

– 2x AAA 1,5V batterij (niet inbegrepen)
